La contabilizzazione indiretta e diretta

Mediante l’installazione di un sistema di ripartizione e contabilizzazione del calore è possibile assegnare a ogni appartamento del condominio un sistema di riparto delle spese sulla base di ciò che effettivamente viene consumato: il calore dove e quando serve e meno spese in bolletta, grazie all’autonomia di gestione. Si passa così dalla suddivisione a millesimi della spese di riscaldamento a quella a consumo.

È possibile intervenire sugli edifici esistenti con l’installazione di sistemi di ripartizione, mentre gli edifici di nuova costruzione sono già predisposti con moduli di utenza per la contabilizzazione diretta del calore e dell’acqua sanitaria. La contabilizzazione è anche il primo passo verso la piena efficienza energetica poiché, condizionando la misura del risparmio ai comportamenti virtuosi del singolo utente, lo incentiva a effettuare tutti gli interventi di ristrutturazione dell’immobile che si rendono necessari. I sistemi di contabilizzazione in radiofrequenza, grazie alla loro semplicità di installazione, facilitano inoltre gli interventi di riqualificazione dell’impianto.

Cosa è la contabilizzazione diretta

Si basa sulla misura dell’energia termica prelevata da ogni utenza, attraverso la misura, direttamente sul fluido termovettore, di parametri atti a definire la differenza di entalpia fra l’ingresso e l’uscita del circuito utilizzatore. La contabilizzazione diretta è utilizzabile negli impianti a distribuzione orizzontale, caratterizzati da un unico circuito di alimentazione per ogni unità immobiliare. Risulta quindi particolarmente adatta per:

  • nuovi edifici con impianti a distribuzione orizzontale;
  • edifici esistenti sottoposti a ristrutturazione: in questi sistemi è possibile trovare un punto univoco di entrata dell’acqua e si può quindi conoscere l’energia consumata dall’intero appartamento.

Cosa è la contabilizzazione indiretta

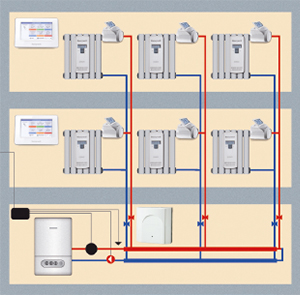

Si basa sulla valutazione dell’energia prelevata dall’utenza, mediante la misura di parametri di proporzionalità con l’emissione termica (temperatura superficiale del corpo scaldante e temperatura ambiente), nota la potenza termica nominale del corpo scaldante. La contabilizzazione indiretta è utilizzata principalmente negli impianti a distribuzione “verticale” a colonne montanti, installando un ripartitore su ogni corpo scaldante. In questi sistemi infatti non è possibile trovare un punto univoco di entrata dell’acqua che serva i vari radiatori del singolo appartamento. Pertanto, non potendo contabilizzare con sistemi diretti (contatori di calore), si ricorre all’utilizzo di ripartitori di calore montati su ogni singolo corpo scaldante. Ogni radiatore inoltre sarà dotato di valvola termostatica o di un sistema di controllo a zone elettronico attraverso cui sarà possibile decidere autonomamente il livello di temperatura ottimale per quella zona, ottimizzando quindi il comfort ambientale e i costi.

I prodotti Resideo per la contabilizzazione indiretta

Per la ripartizione indiretta del calore Honeywell Home offre soluzioni in funzione della struttura del condominio e del tipo di necessità degli utenti. Una volta installati i ripartitori su ogni singolo radiatore, questi inviano a intervalli regolari informazioni dettagliate sullo stato di funzionamento: consumi, anomalie, manomissioni. Le informazioni vengono lette o attraverso delle centraline di raccolta dati posizionate all’esterno degli appartamenti – normalmente nel vano scala (sistema AMR) – oppure attraverso un sistema Walk-by che permette a un operatore di leggere direttamente i ripartitori con un’antenna mobile percorrendo i vani scala. I ripartitori elettronici di Honeywell Home installati sui radiatori consentono di ripartire in modo corretto i consumi di ogni singolo appartamento. Per una corretta contabilizzazione i dispositivi Honeywell Home sono dotati di 2 sensori, uno dedicato alla misura della temperatura del radiatore e l’altro a quella dell’ambiente.

Ripartitore di calore con tecnologia AMR e Walk-By a 2 sensori

E53205 è un dispositivo elettronico per la ripartizione dei costi di riscaldamento sulla base del dispendio termico dei radiatori. I valori vengono misurati da due sensori di temperatura (radiatore e ambiente). Gli attacchi dei ripartitori Honeywell Home sono compatibili con la maggior parte dei radiatori esistenti, senza necessità di alcun adattamento.

Acquistali su Smart4Save, clicca qui

Centrale di raccolta dati in radiofrequenza R.F. per sistemi AMR

La centralina del sistema AMR è un apparecchio intelligente che ha la capacità di raccogliere tutti i dati provenienti da ripartitori di calore, contatori di calore e dai contatori dell’acqua sanitaria.

Acquistali su Smart4Save, clicca qui

I prodotti Resideo per la contabilizzazione diretta

Resideo fornisce una gamma completa sia di contatori che di contalitri, tutti accomunati dalla possibilità di essere letti in remoto via wireless, con opportune interfacce, mediante i software normalmente utilizzati nella “ripartizione di calore indiretta” o con sistemi cablati basati su bus. Questo permette di poter gestire edifici che hanno all’interno sia ripartitori di calore, sia contatori, sia contalitri, consentendone la lettura completa.

Contatore di calore flangiato per riscaldamento con misura del flusso, costituiti dalla parte volumetrica, con uscita impulsiva, disponibili in diametri da DN50 a DN300, con differenti portate. Ad esso devono essere collegati l’unità di calcolo EW500 e i due sensori di temperatura per la misurazione dell’energia di riscaldamento e/o raffrescamento.

  • Corpo in ghisa
  • Per impianti di riscaldamento e raffrescamento
  • Lettura a 5 cifre
  • Coppia di sensori a parte (vedi accessori)
  • Uscita configurabile tramite unità di calcolo EW500
  • Pmax 16 bar
  • Montaggio su tubazione di ritorno
  • Certificato MID

Acquistali su Smart4save, clicca qui

Unità di calcolo EW500, da utilizzarsi con EW370, disponibile in due versioni da 100 L/imp fino a DN250 e 10 L/imp solo per DN300. L’unità di calcolo può essere corredata da schede accessorie con uscite impulsive, M-Bus.

Acquistali su Smart4Save, clicca qui

Contatori statici compatti per flussi d'acqua calda o fredda equipaggiati con sistemi di misura elettronici basati sul principio di rilevamento a ultrasuoni e costituiti da un'unità di calcolo dell'energia, un sensore di flusso a ultrasuoni e due sensori di temperatura. Modelli EW7730: per la misurazione dell'energia negli impianti di riscaldamento. Modelli EW7731: per la misurazione dell'energia negli impianti di riscaldamento, raffreddamento o negli impianti combinati.

  • Corpo in ottone
  • Interfaccia configurabile con moduli EWA
  • Montaggio sul ritorno
  • Coppia di sensori inclusa
  • Certificato MID

Acquistali su Smart4SAve, clicca qui

Contalitri meccanici con uscita ad impulsi per la misurazione della portata dell’acqua circolante (calda fredda) in impianti residenziali da ½” a ¾” con differenti portate

  • Corpo in ottone
  • Lettura a 5 cifre
  • Uscita a impulsi (10 l/imp)
  • Pmax 16 bar
  • Quadrante asciutto
  • Certificato MID

Acquistali su Smart4Save, clicca qui

Contalitri meccanici per la misurazione della portata dell’acqua circolante (calda fredda) in impianti residenziali da ½” a ¾” con differenti portate

  • Corpo in ottone
  • Pmax 16 bar
  • Uscita configurabile tramite accessorio: RF per sistema AMR/Walk-By
  • Classe di protezione IP54
  • Quadrante asciutto, lettura a 8 cifre
  • Certificato MID

Acquistali su Smart4Save, clicca qui

Contalitri meccanici per la misurazione della portata dell’acqua circolante (calda fredda) in impianti residenziali da ½” a 11/2” con differenti portate

  • Corpo in ottone
  • Per DN15-DN20 lettura a 8 cifre; per DN25-DN40 lettura a 5 cifre e 3 quadranti
  • Uscita configurabile tramite accessorio: M-Bus/Impulsi

Acquistali su Smart4Save, clicca qui

Contalitri meccanici per la misurazione della portata dell’acqua circolante (calda fredda) in impianti residenziali da DN50 a DN 200 con differenti portate

  • Corpo in ghisa riverniciata
  • Lettura a 6 cifre e 3 quadranti
  • Uscita configurabile tramite accessorio: M-Bus/Impulsi
  • Pmax 16 bar
  • Certificato MID

Acquistali su Smart4Save, clicca qui
